高圧三相同期発電機

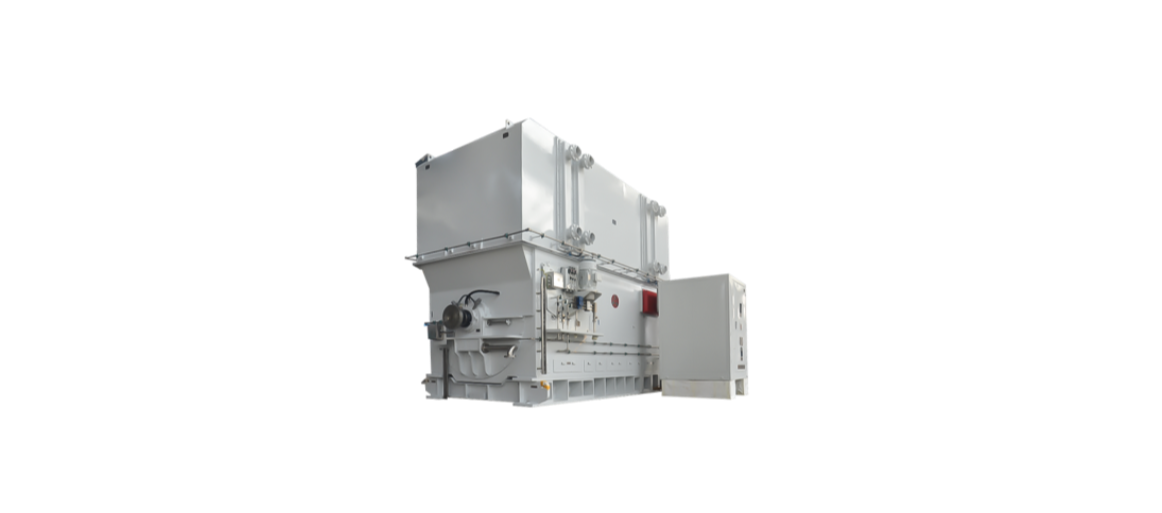

箱式ブラシレス励磁同期発電機
小さな体積、軽い重量、大きなパワー、高い効率、低い騒音、小さな振動、安全で信頼性のある運行、便利な使用とメンテナンスなどの特徴がある。このシリーズの発電機は蒸気タービン、工業タービン、ガスタービン、ディーゼルエンジンなどの各種ホストと付属することができ、小型発電所、移動発電所、自己予備発電所、余熱余圧発電、バイオマス発電、光熱発電、海上プラットフォームなどの場所に広く応用され、防爆、超軽量、空空冷、低温、2軸延伸などの特殊発電機を派生することができる。
核心ポイント
-
信頼性が高い冗長型励磁システム設計；核級絶縁システム；回転子のバランス等級がG1.0に達する
-
性能が優れている高効率、低振動；防護等級が高い；体積が小さく、重量が軽い；環境適応能力が強い
-
取付に便利である箱式構造で、取付空間を節約する；全機で出荷され、現場での取付が便利である；メンテナンスフリー
-
応用が広い移動発電所、自己予備発電所、余熱余圧発電、バイオマス発電、光熱発電、海上プラットフォームなど
運行条件
-
-20℃～+40℃（標準）
-60°C~+60°C(カスタマイズ)
環境空気温度 -
≦90%(温度が25°Cの時)
環境空気月平均最高相対湿度 -
≤1000m（標準）
1000m～5000m (カスタマイズ)
海抜
規格パラメータ
| 冷却方式 | IC81W、IC86W、IC611、IC616、IC666、IC01 |
| パワー範囲 | 2000-150000kW (2700-201000Hp) |
| 回転速度範囲 | 1500-3600rpm |
| 電圧範囲 | 3000-15750V |
| 防護等級 | IP21-IP56 |
| 防爆タイプ | Ex ec、Ex pxb、Ex pzc |
| 回転子材質 | 合金鍛鋼 |
| 取付方式 | IMB3 |
| 軸受の選択 | エンドキャップ式スライド軸受 |
| 執行標準 | GB、IEC、EN |
| 資質認定 | IEC Ex、CCC、CE |
| 原動機 | 蒸気タービン、工業タービン、ガスタービン、ディーゼルエンジン |
