高圧三相同期電動機

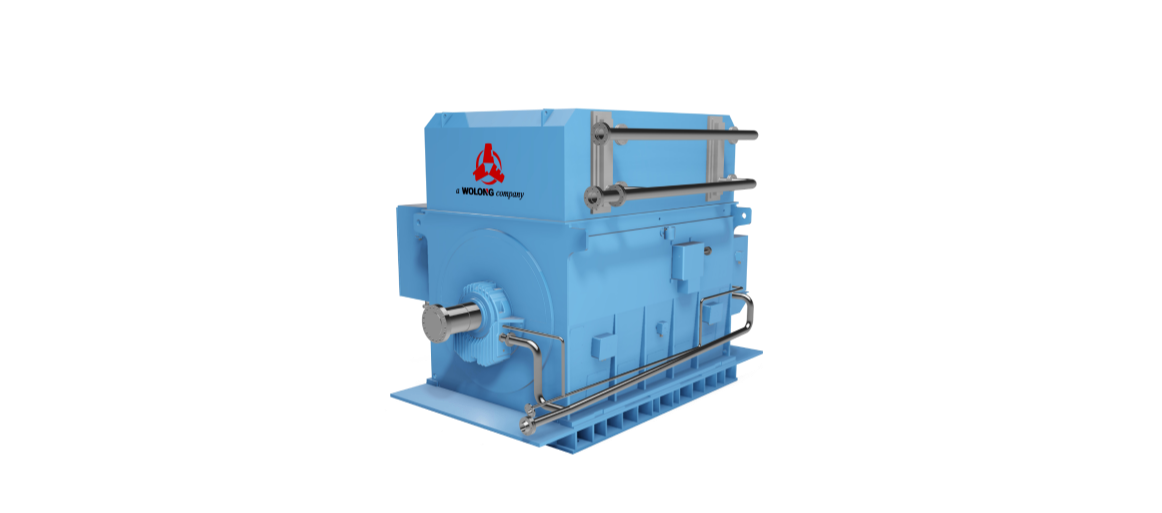

高速三相同期電動機
箱式上水冷却構造設計を採用し、エポキシ酸無水物絶縁システム、性能が優れ、信頼性が高い;ブラシレスまたは静止励磁のニーズを満たし、高炉ファン、焼結ファン、空気分離装置、大型コンプレッサなどの装置に適用する。
核心ポイント
-
信頼性が高い軸受正圧ガスシール設計
先進的なVPI絶縁システム
ブラシレス励磁システム
-
性能が優れている低振動、低騒音
高効率
起動性能が優れている
-
メンテナンスが便利である励磁機の外部設置はユーザーの点検に便利である；配線キャビティが大きく、配線に便利である；専用の点検用ドアと窓を設置する
-
応用が広い高炉ファン、焼結ファン、空気分離装置、大型コンプレッサなどの装置に適用する
運行条件
-
-20℃～+40℃（標準）
-60°C~+60°C(カスタマイズ)
環境空気温度 -
≦90%(温度が25°Cの時)
環境空気月平均最高相対湿度 -
≤1000m（標準）
1000m～5000m (カスタマイズ)
海抜
規格パラメータ
| 冷却方式 | IC81W、IC86W |
| パワー範囲 | 3000~150000kW (4000~201000Hp) |
| 回転速度範囲 | 1000~3600rpm |
| 電圧範囲 | 6000~15750V |
| 防護等級 | IP21~IP56 |
| 防爆タイプ | Ex ec、Ex pxb、Ex pzc |
| 回転子材質 | 合金锻钢 |
| 取付方式 | IMB3 |
| 軸受の選択 | エンドキャップ式スライド軸受 |
| 執行標準 | GB、IEC、EN |
| 資質認定 | IEC Ex、CCC、CE |
| 応用負荷 | 高炉軸流ファン、焼結ファン付属、空気分離装置、大型遠心コンプレッサ、試験プラットフォーム |
