永久磁石モーター

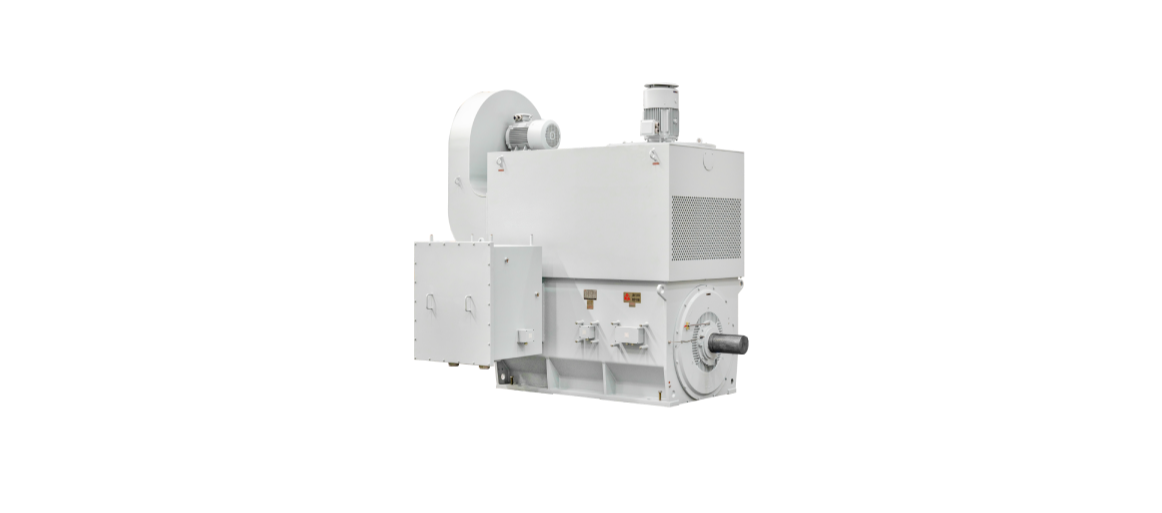

高圧中速箱式永久磁石同期電動機
このシリーズのモーターは体積が小さく、構造がコンパクトで、パワー密度が高く、高効率かつ省エネで、高効率エリアの範囲が広く、25%~120%の負荷率で効率がいずれも92%以上で、パワーファクターが0.96以上に達することができ、付属インバータに対する容量要求を下げることができる。鉱山、冶金、機械、石油、化学工業、発電所などの業界に適用し、ファン、コンプレッサ、ポンプ、破砕機、切削機械、輸送機械、汎用機械などの機械設備の駆動に用いられる。
核心ポイント
-
信頼性が高い絶縁寿命が長い
永久磁石の性能が安定し、信頼性のある軸受絶縁措置
-
性能が優れている小さな振動:≤1.5mm/s；高効率:国家標準1級、高効率区間が広い；低騒音:≤Lp85dB(A)
-
汎用性が強いプラットフォーム型製品、汎用性が強い；基礎改造を行う必要はない
-
応用が広い石油、石炭、化学工業、石油ガスパイプライン、鉱山、冶金、電力、製紙、港などにいずれも応用されている。
運行条件
-
-20℃～+40℃（標準）
-40℃～+60℃ (カスタマイズ)
環境空気温度 -
≦90%(温度が25°Cの時)
環境空気月平均最高相対湿度 -
≤1000m（標準）
1000m～5000m (カスタマイズ)
海抜
規格パラメータ
| 冷却方式 | IC611、IC666、IC81W |
| パワー範囲 | 220-15000kW(300-20400Hp) |
| エンジン支持金具番号 | H355-800 |
| 回転速度範囲 | 500~3000rpm |
| 周波数 | 5~100Hz |
| 電圧範囲 | 6000-10000V |
| 防護等級 | IP66まで |
| 防爆タイプ | Ex pxb、Ex pzc、Ex tb |
| 回転子材質 | 永久磁石 |
| 取付方式 | IMB3、IMB35、IMV1 |
| 執行標準 | GB、IEC |
| 資質認定 | CCC |
