永久磁石モーター

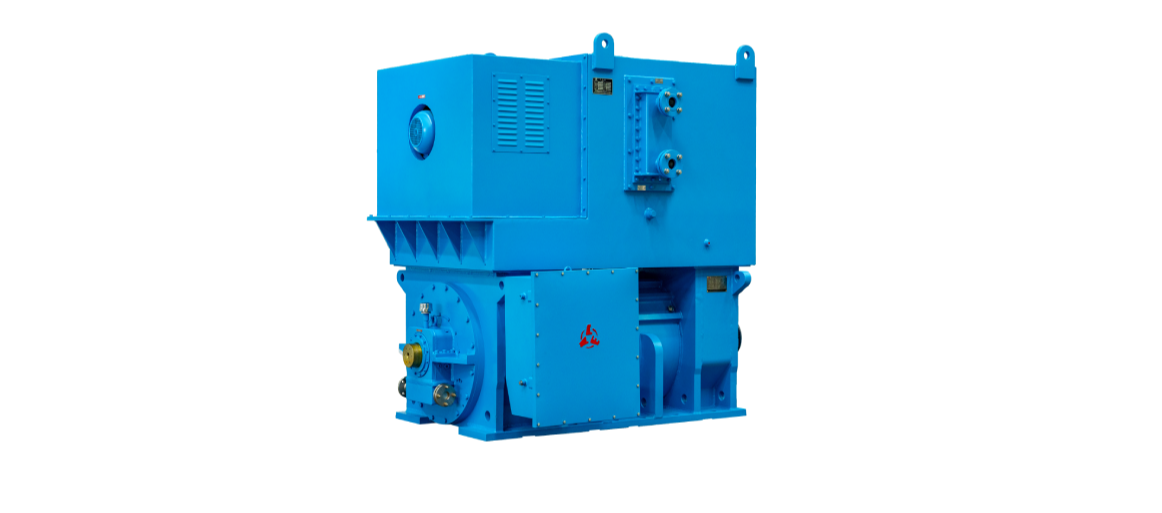

高圧高速永久磁石三相同期モーター

高い回転速度、高効率、大きなパワー密度、小さな体積、軽い重量、低騒音、低振動、高い信頼性、便利な使用メンテナンスなどの特徴がある。高速運行中で効率的な出力を維持できる。優れた過負荷能力と動的応答特性を備えている。コンパクトな設計は特に空間と重量に厳しい要求がある場合に適し、直接コンプレッサ、高速ファン、高速揚水ポンプ、高速テストプラットフォームなどの負荷の駆動に用いられ、化学工業、電力、鉄鋼、冷凍、冶金、自動車、航空宇宙、軍事工業などの業界に適用する。

核心ポイント

高効率・省エネ

1級エネルギー効率、パワーファクターは0.96以上に達することができ、総合省エネ10%-30%
高速直接駆動

直接負荷を駆動し、中間伝動装置の損失がなく、体積が小さく、重量が軽く、パワー密度が高く、構造がコンパクトである
低騒音・低振動

電磁設計と製造工芸を最適化し、運行が安定し、騒音振動は同類製品より明らかに低い
優れた性能

:調速範囲が広く、調速精度が高く、動的応答がよく、過負荷能力が最高2.0倍に達する

運行条件

-20℃～+40℃

環境空気温度
≦90%(温度が25°Cの時)

環境空気月平均最高相対湿度
≤1000m

海抜

規格パラメータ

冷却方式	IC86W、IC37W、IC666
パワー範囲	1000-10000kW (1360-13600Hp)
エンジン支持金具番号	H355-800
回転速度範囲	4000-20000rpm
周波数	≤667Hz
電圧範囲	3000-10000V
防護等級	IP55、IP56
防爆タイプ	Ex pxb
取付方式	IMB3、IMB35
軸受の選択	スクロール、スライド、磁気浮上
応用負荷	コンプレッサ、ファン、揚水ポンプなどの高速負荷
