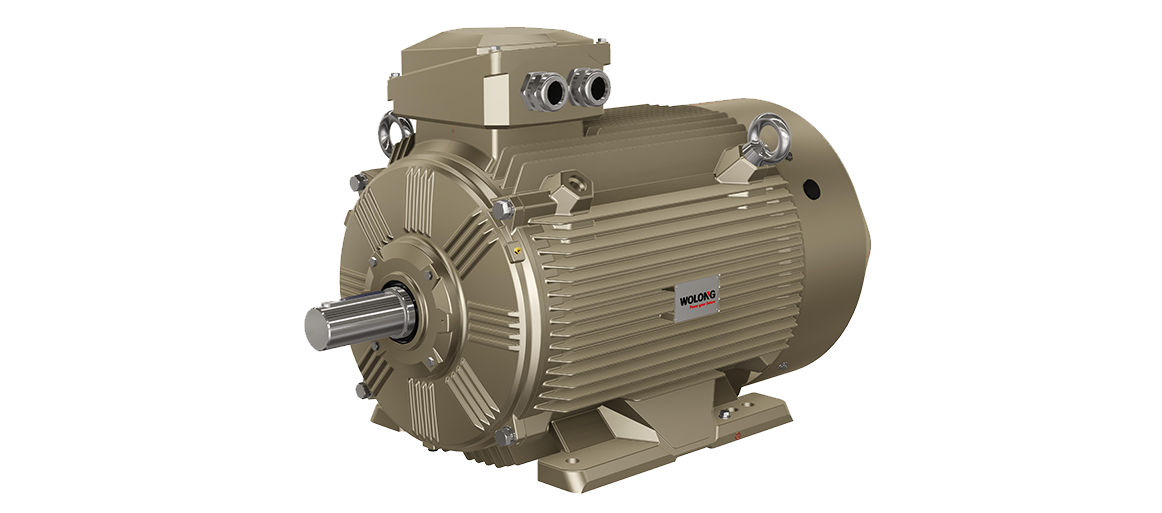

WERMA5シリーズ永久磁石補助磁気抵抗同期モーター
WERMA5シリーズ永久磁石補助磁気抵抗同期電動機は、回転子の特殊な突極構造設計によって発生したトルク (磁気抵抗トルク)を利用してモーターの回転を駆動し、耐高温性能に優れたフェライトを過飽和材料として使用し、エネルギー効率レベルはIE5、国標1級に達する。
核心要点
-
自主研究開発シリーズ製品を自主的に研究開発した
-
優れた性能弱磁場・速度拡大能力があり、超高速運行が可能で、速度調節範囲が広く、省エネ効果が著しい
-
製品の特徴非同期モーターの信頼性と永久磁石モーターの高性能を兼ね備えている
-
幅広い応用主にファン、水ポンプなどの流体類負荷に応用される
運転条件
-
-15℃～+40℃環境空気温度
-
≤90% (温度が25°Cの時)環境空気月平均最高相対湿度
-
≤1KM海抜
仕様パラメータ
| エンジン支持金具の寸法 | IEC80 ~ 160 |
| 定格パワー | 0.37kW～30kW |
| 定格回転速度 | 3000、1500 和 1000r/min |
| 定格電圧 | 380V、400V、または顧客の需要に応じる |
| 作業制 | S1，S2，S3など |
| 効率等級 | IE5&GB 1 级 |
| 取付方式 | B3、B5、B35、V1 等 |
| 絶縁等級 | F級 (B、△T80K)、H級 |
| 保護等級 | IP65、IP56、IP65、IP66など |
| 冷却方式 | IC411、IC416 |
