高圧インバータ

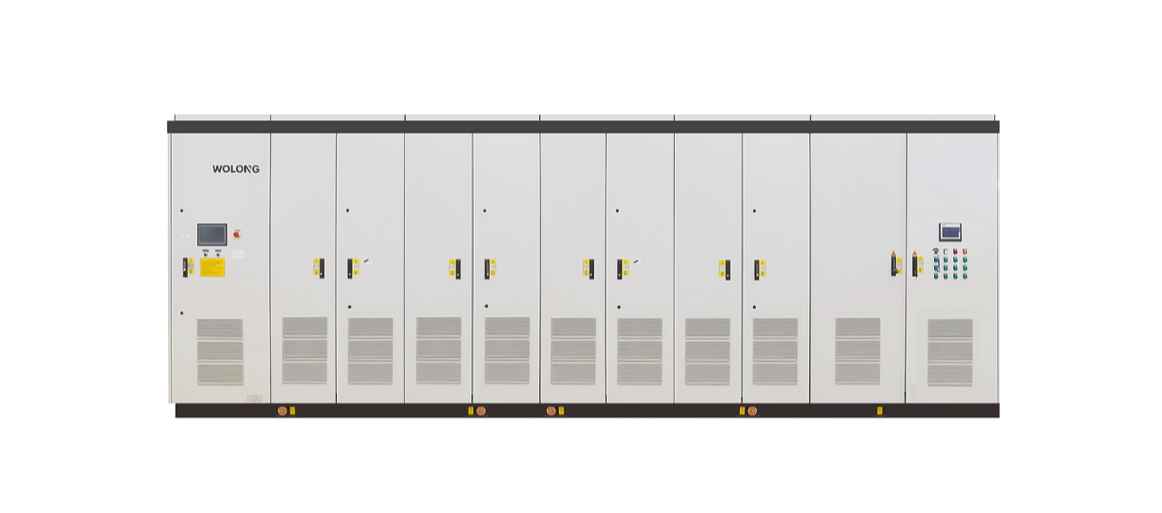

5100シリーズ大パワー水冷高圧インバータ
この製品は電圧源マルチレベルトポロジー構造を採用し、パワーシステムは水-水冷却プランを採用し、パワーモジュールは二重水路並列接続で設計され、水冷管は高速継手設計プランを採用し、オンライン抜き差しをサポートする。パワーセルはモジュール化された組立設計で、拡張能力が強い。
主な優位性
-
水路最適化設計パワーモジュールは二重水路並列接続で設計され、オンライン抜き差しをサポートする
-
セルのモジュール化設計パワーセルはモジュールされた化組立設計で、拡張能力が強い
-
高圧パワーパーツ高電圧IGBTパワーパーツを選択する
-
超大容量出力ユーザーの核心負荷と重要設備の駆動制御要求を満たす
運転条件
-
0℃～+40℃環境空気温度
-
環境空気平均≤90%湿度
-
≤1KM海抜
仕様パラメータ
| 設備モデル | RMVC/WD (5100シリーズ水冷) |
| 容量範囲 | 10000kVA~80000kVA【10kV電圧の時】 |
| 入力電圧 | 6kV~35kV |
| 出力電圧 | 6kV~13.8kV |
| システム構成 | 充電キャビネット、移相変圧器、水冷パワーキャビネット、水冷システムキャビネット、制御キャビネット |
| IGBT電圧 | 1700V、3300V、4500V |
| 変圧器形式 | 乾式移相変圧器；油式移相変圧器 |
