SVGリアクタンス補償装置

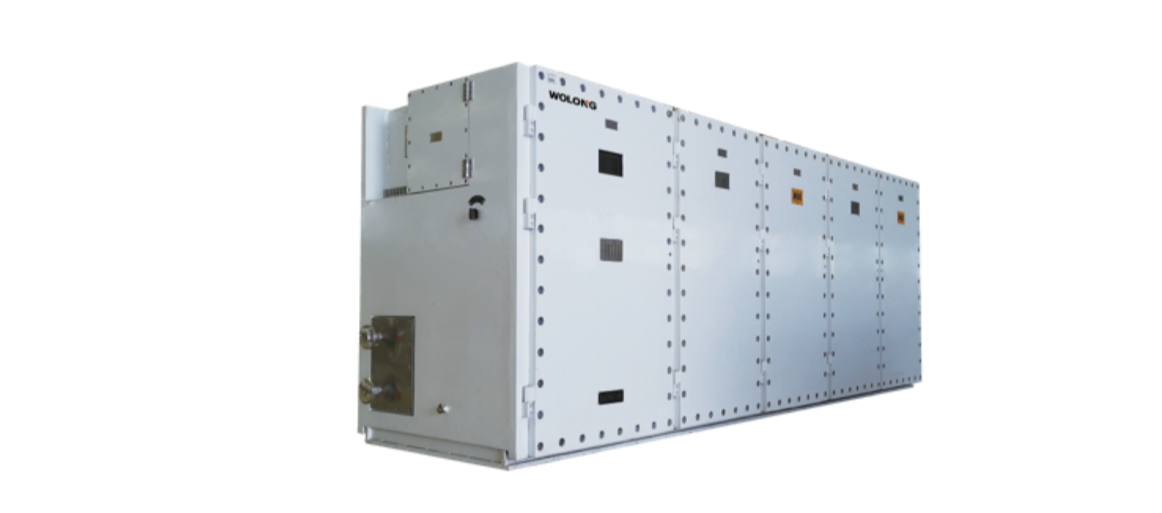

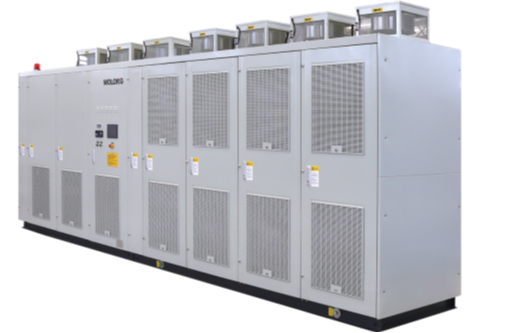

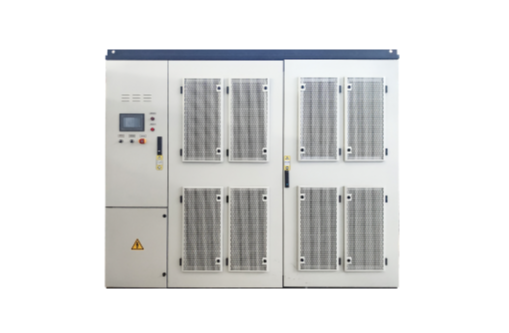

隔爆兼本質安全型 (チェーン式)静止リアクタンス発生器

この製品は遮断可能な大パワー電力電子パーツ (IGBT)を利用して自動交換相橋式回路を構成し、リアクトルを経て電力網に並列に接続され、橋式回路の交流側出力電圧の振幅と位相を適切に調節し、誘導性又は容量性リアクタンスを発する；この製品は能動型補償装置として、力率を向上させ、高調波をフィルタリングし、電力網端の電圧を安定させる電気エネルギー品質総合管理の役割を果たすことができる。炭鉱 (メタンと煤塵の爆発性ガスがある環境)に適用される

主な優位性

技術特徴

応答速度が5ms速く、調節範囲が広く、敷地面積が小さく、損失が低い
補償方式

誘導性または容量性補償リアクタンスを発することができ、能動フィルタリング能力を備え、高調波電流に対して追跡管理することができ、電力網の電圧を支えることができる。
放熱方式

風冷、水冷を採用できる
トポロジ構造

スター接続またはアングル継手

運転条件

-15℃～+40℃

環境空気温度
≤90% (温度が25°Cの時)

環境空気月平均最高相対湿度
≤1KM

海抜

仕様パラメータ

定格電圧	0.66kV/1.14kV/3.3kV/6kV/10kV
定格容量	±300kVar/500kVar/600kVar/1800kVar/1800kVar2500kVar/3200kVar/5000kVar
隔爆形式	隔爆兼本質安全型
防爆マーク	Exd【ib】I
保護等級	IP54
冷却方式	空冷、水冷
システム構成	起動システム、パワーシステム、制御システム、放熱システム
