大型エネルギー貯蔵システム

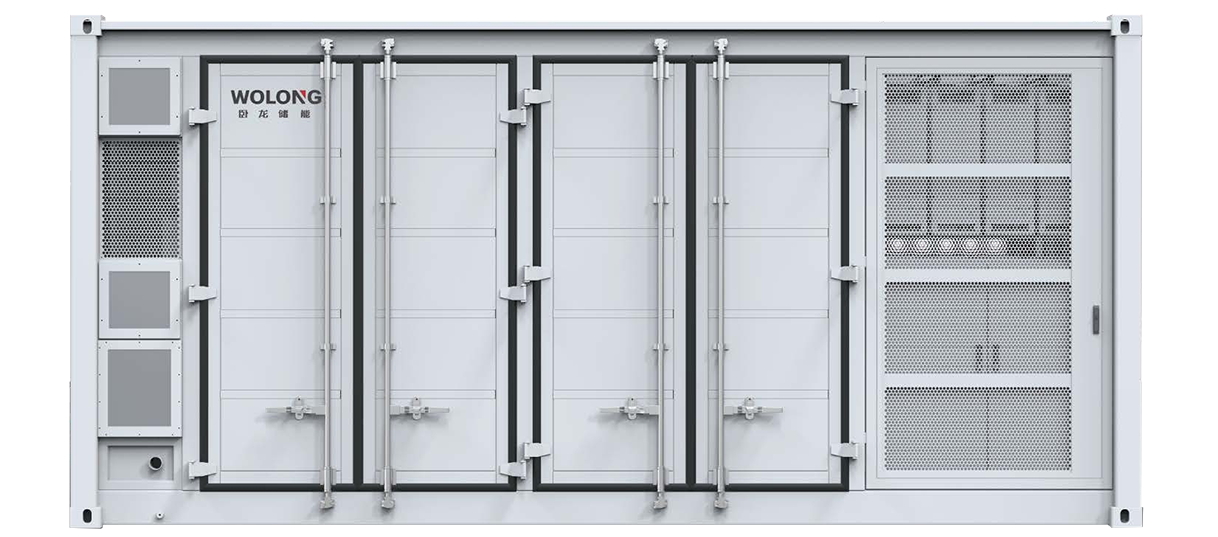

大型液冷エネルギー貯蔵システム-WLCN-1376kW/2752kWh-L
臥龍エネルギー貯蔵大型液冷エネルギー貯蔵システムは、液冷熱管理システムを採用して温度差を精確に制御し、クラスター別の制御でSOCの主動均衡を実現し、エネルギー貯蔵システムの安全性とエネルギー転換効率を大幅に向上させた。風力発電貯蔵配置、独立エネルギー貯蔵発電所、共有エネルギー貯蔵発電所などの異なるエネルギー貯蔵応用シーンに適用される。
主な優位性
-
高均衡性液冷熱管理システムは温度差を精確に制御する；クラスター別に制御し、クラスター間の環流を途絶させる
-
高度統合交直流一体化設計、キャビン寄せ集め設計で、敷地面積を節約する；標準コンテナ設計で、解体、輸送と取付に便利である
-
極めて簡素な運営維持モジュール化設計、プラグアンドプレイ；クラスタレベルのアクティブバランス、SOC自動校正を備える
-
安全で信頼できる並列接続設計がなく、クラスター級隔離し、多級連動して保護する；自発的に排気し、防爆して圧力を逃がす
運転条件
-
-20°C~+50°C (>45°C減額)運行温度
仕様パラメータ
| バッテリー及びコンバータコンテナサイズ (長さ*幅*高さ) | 6058*2438*2896mm |
| 昇圧コンバータコンテナサイズ (長さ*幅*高さ) | 4200*2438*2896mm |
| 電池及び変流器のコンテナ重量 | 32トン |
| 昇圧変流器のコンテナ重量 | 14トン |
| コンテナレギュラーカラー | RAL7035 |
| 保護等級 | IP54 |
| 消防システム | ヘプタフルオロプロパン/パーフルオロヘキサノン (オプション) |
| 通信インタフェース | Ethernet |
| 通信プロトコル | ModbusTCP/RTU,IEC104,IEC61850 |
| 基準に符合する | GB/T 34133,GB/T 34120,GB/T36276,GB/T 34131 |
