高圧エネルギー貯蔵

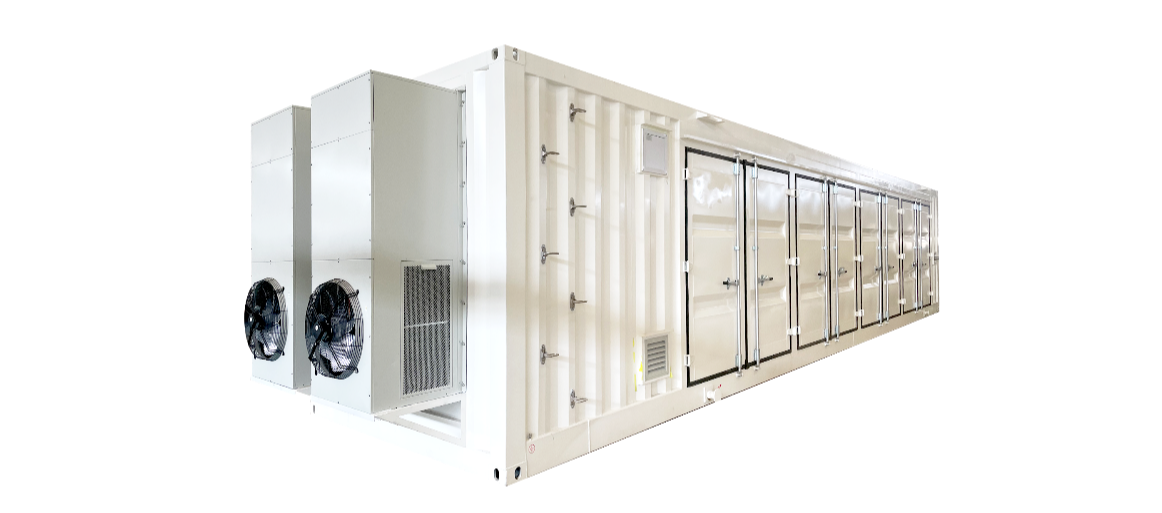

高圧大容量直掛エネルギー貯蔵製品
高圧直掛エネルギー貯蔵装置は、効率的で信頼できるエネルギー貯蔵ソリューションである。この製品は先進的なカスケード式トポロジー構造を採用し、引き込み線リアクトル、カスケード式パワーセル、リチウム電池モジュール及び精密な制御と保護設備で構成され、エネルギーの最適利用と貯蔵を実現した。高圧カスケードエネルギー貯蔵装置は、高防護等級IP54を備え、各種複雑な環境に適応し、優れた適応能力を示している。
主な優位性
-
技術の優位性電池ユニットは単一クラスターで運行し、環流がない；パワーセルが冗長で、信頼性が強い；高調波が小さく、電気エネルギーの品質が高い；共振がなく、効率が高い。PCSはアクティブに均衡し、電池の均衡度が高い。
-
構造の特徴降圧変圧器がなく、構造が簡単で、損耗が小さく、効率が高い；コンテナは屋外で取り付けられ、エアコン風冷と液冷の2種類の冷却形式がある。
-
機能の特徴ネットワーク接続、オフネットで運行することができ、スケジューリング効率が高く、応答時間が短い；電力網の高低圧故障横断、周波数調整・ピーク調整などの機能を備える。
運転条件
-
-15℃～+40℃環境空気温度
-
≤90% (温度が25°Cの時)環境空気月平均最高相対湿度
-
≤1KM海拔
仕様パラメータ
| 定格電圧： | 6kV-35kV士10% |
| 定格パワー： | 1~100MW |
| 定格容量： | 2~200MW |
| 定格周波数： | 48~50.5Hz |
| 取付形式： | 屋外コンテナ式 |
| 保護等級： | 屋内IP20/屋外IP54 |
| 冷却方式： | エアコン風冷/水冷 |
