SVGリアクタンス補償装置

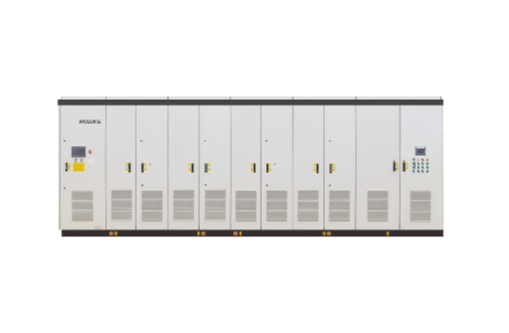

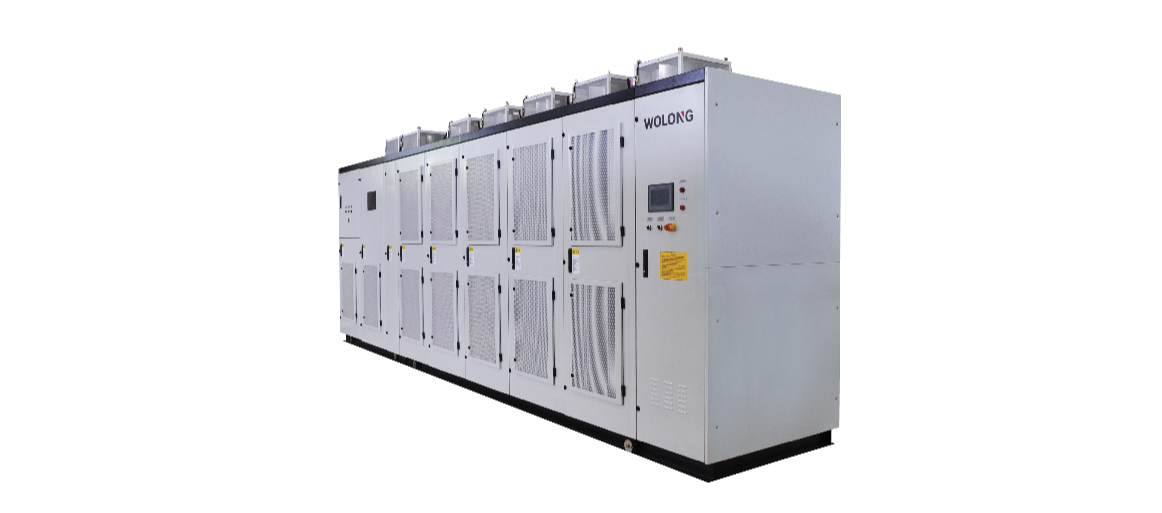

高圧チェーン式静止無効電力発生器 (6kV、10kV)

この製品は遮断可能な大パワー電力電子パーツ (IGBT)を利用して自動交換相橋式回路を構成し、リアクトルを経て電力網に並列に接続され、橋式回路の交流側出力電圧の振幅と位相を適切に調節し、誘導性又は容量性リアクタンスを発する；この製品は能動型補償装置として、力率を向上させ、高調波をフィルタリングし、電力網端の電圧を安定させる電気エネルギー品質総合管理の役割を果たすことができる。冶金、太陽光発電、風力発電、炭鉱及び非炭鉱山、化学工業、長距離輸送パイプライン、市政、港埠頭、軌道交通などに適用される。

主な優位性

技術特徴

応答速度が5ms速く、調節範囲が広く、敷地面積が小さく、損失が低い
補償方式

誘導性または容量性補償リアクタンスを発することができ、能動フィルタリング能力を備え、高調波電流に対して追跡管理することができ、電力網の電圧を支えることができる。
放熱方式

風冷、水冷、エアコンなどを採用することができる
トポロジ構造

スター接続またはアングル継手

運転条件

-15℃～+40℃

環境空気温度
≤90% (温度が25°Cの時)

環境空気月平均最高相対湿度
≤1KM

海抜

仕様パラメータ

额定电压	6/10kV
定格容量	±500~12000kVar[6kV電圧の時] ±500~20000kVar[10kV電圧の時]
キャビネット形式	屋内
保護等級	IP30
冷却方式	風冷、水冷
システム構成	起動システム、パワーシステム、制御システム、放熱システム
