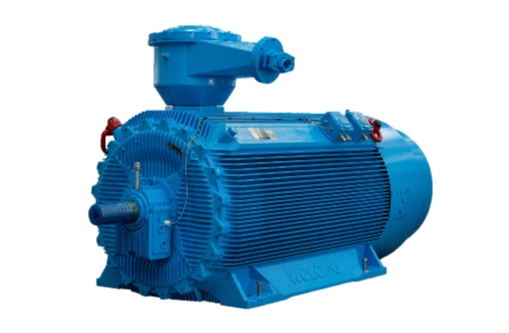

高圧三相非同期モーター
TETCシリーズ
このシリーズのモーターは石油、化学工業、石炭、冶金、電力、港、工業機械業界などの異なる業界に適用し、ポンプ、ファン、コンプレッサ、コンベヤー、攪拌機、破砕機、巻揚機などの各種機械設備の駆動に用いられる。
核心ポイント
-
信頼性が高い絶縁寿命が長い
軸受構造は信頼性があり、荷重能力が強い
-
性能が優れている高効率:国家標準1級またはIE4以上
小さな振動:≤1.2mm/s
低騒音:≤Lp82dB(A)
-
メンテナンスが便利である油脂注入空間が大きく、油脂添加周期が1.5倍に延長される；全ライフサイクルサービス
-
カスタマイズデザイン設計が柔軟で、顧客のカスタマイズニーズを満たす
運行条件
-
-20℃～+40℃（標準）
-60°C~+60°C(カスタマイズ)
環境空気温度 -
≦90%(温度が25°Cの時)
環境空気月平均最高相対湿度 -
≤1000m（標準）
1000m～5000m (カスタマイズ)
海抜
仕様パラメータ
| 冷却方式 | IC511、IC516 |
| パワー範囲 | 185-4500kW（134-6200Hp） |
| エンジン支持金具番号 | H500-1000 |
| 回転速度範囲 | 300-3600 rpm |
| 周波数 | 固定周波数(50Hz/60Hz)/周波数変換 |
| 電圧範囲 | 3000-11000V |
| 防護等級 | IP66まで |
| 防爆タイプ | Ex db、Ex tb |
| 回転子材質 | 鋳造アルミニウム/銅棒 |
| 取付方式 | IMB3、IMB35、IMV1 |
| 執行標準 | GB、IEC、NEMA、BS、API、EN |
| 資質認定 | IEC Ex、ATEX、CCC、MA、CSA、UL |
