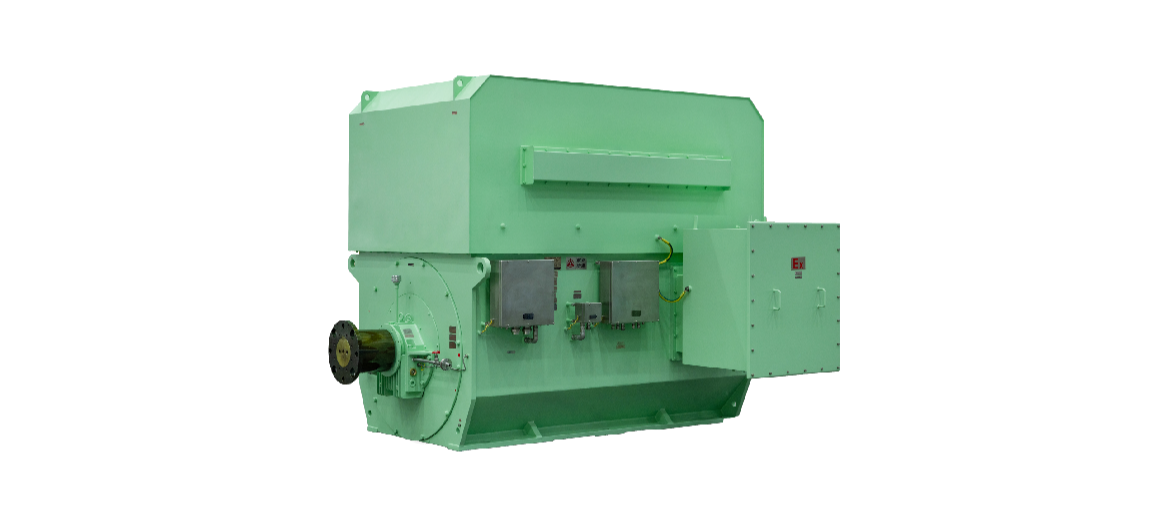

高圧三相非同期モーター
TEAWCシリーズ
TEAWCシリーズのモーターは高効率、省エネ、環境保護で、より低い心高、より大きなパワー、より高い効率、より低い騒音、安全で信頼性のある運行、便利な使用とメンテナンスなどの特徴がある。鉱山、冶金、機械、石油、化学工業、発電所などの業界に適用し、ファン、コンプレッサ、ポンプ、破砕機、切削機械、輸送機械、汎用機械などの機械設備の駆動に用いられる。
核心ポイント
-
信頼性が高い絶縁寿命が長い
軸受構造は信頼性があり、荷重能力が強い
-
性能が優れているパワー密度が高い；高効率:国家標準1級またはIE4以上；小さな振動:≤1.2mm/s ；低騒音:≤Lp82dB(A)
-
カスタマイズデザインモジュール化設計、構造が柔軟で、顧客のカスタマイズニーズを満たす
-
メンテナンスが便利である油脂注入空間が大きく、油脂添加周期が1.5倍に延長される
全ライフサイクルサービス
運行条件
-
-20℃～+40℃（標準）
-40℃～+60℃ (カスタマイズ)
環境空気温度 -
≦90%(温度が25°Cの時)
環境空気月平均最高相対湿度 -
≤1000m（標準）
1000m～5000m (カスタマイズ)
海抜
仕様パラメータ
| 冷却方式 | IC81W、IC86W |
| パワー範囲 | 280-40000kW (380~54000Hp) |
| エンジン支持金具番号 | H355-1400 |
| 回転速度範囲 | 300-3600 rpm |
| 周波数 | 固定周波数(50Hz/60Hz)/周波数変換 |
| 電圧範囲 | 3000-13800V |
| 防護等級 | IP66まで |
| 防爆タイプ | Ex ec、Ex pxb、Ex pzc、Ex tb |
| 回転子材質 | 鋳造アルミニウム/銅棒 |
| 取付方式 | IMB3、IMB35、IMV1 |
| 執行標準 | GB、IEC、NEMA、BS、API、EN |
| 資質認定 | IEC Ex、ATEX、CCC、CSA、UL |
