油浸型変圧器

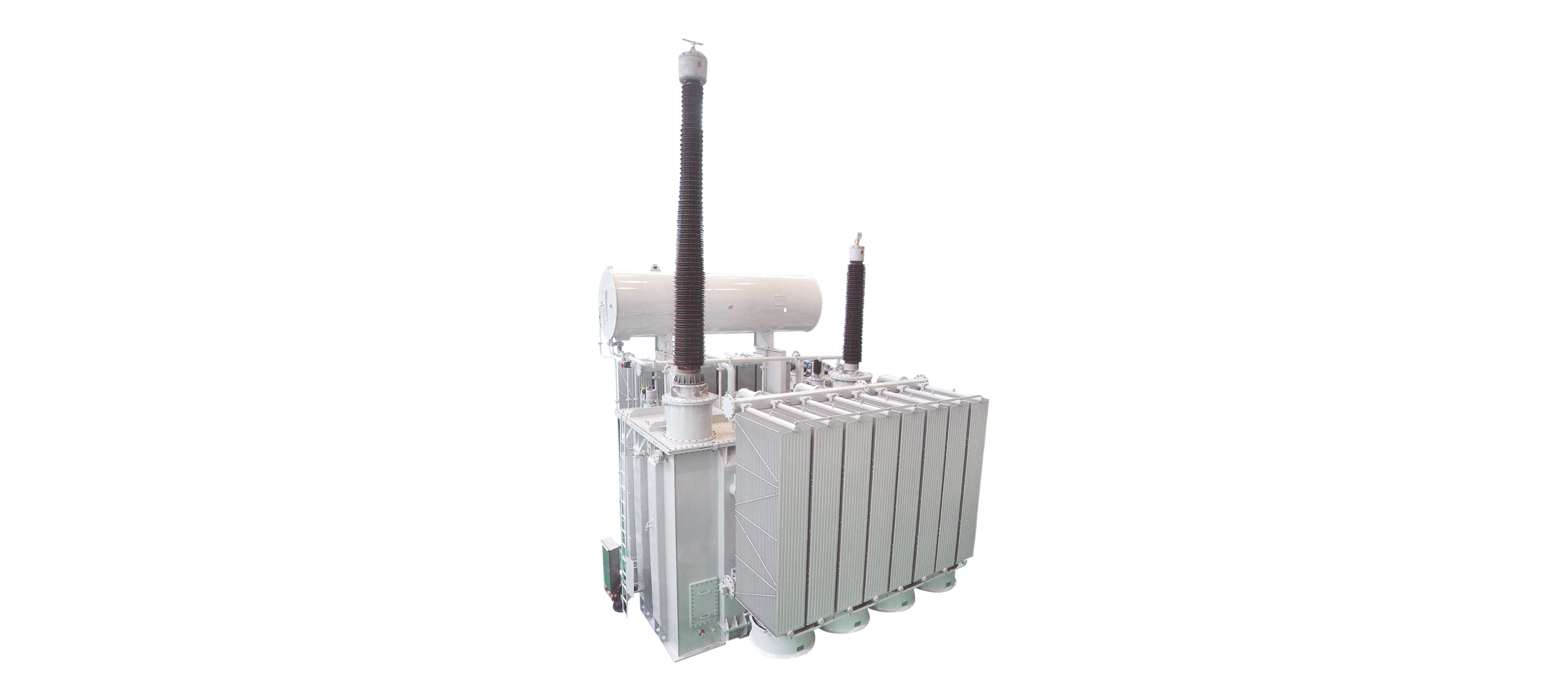

500kV変圧器
500kV超高圧変圧器は、先進的な超高圧製造技術を採用し、会社の超高圧変圧器の製造経験を結合した上で、500kV変圧器の局部放電及び絶縁構造の信頼性、局部過熱、短絡強度、石油フロー帯電、快速過渡過電圧などの技術問題を効果的に解決した。このタイプの変圧器は低損耗、低騒音、油漏れなく、スマート化、取付とメンテナンスが便利で、及び省エネ、環境保護などの技術特徴があり、主に国家電網に応用されている。
主な優位性
-
低損耗合理的に鉄心の作動磁束密度を選ぶ ；各コイルの作業電流密度を下げる ；構造の損耗を減らす
-
低騒音低騒音ファンモーターを採用する； 鉄心端面にエポキシを塗る； ガソリンタンクの遮音装置を追加する
-
スマート化遠隔信号付きのアクセサリを採用する ；変圧器にオンライン監視インタフェースを取っておく
-
省エネ・環境保護損耗が低い； 鉄心コイルの回収が便利である
運転条件
-
-15℃～+40℃環境空気温度
-
≤90% (温度が25°Cの時)環境空気月平均最高相対湿度
-
≤2KM海抜
仕様パラメータ
| 容量 | 100MVA~400MVA |
| 電圧 | (500/√3)/(230/√3))/35KV |
| 連結クラスター | Ia0i0 |
| インピーダンス | 高-中12%高-低：42~46%中~低：28~30% |
| 容量比 | 100/100/30 |
