油浸型変圧器

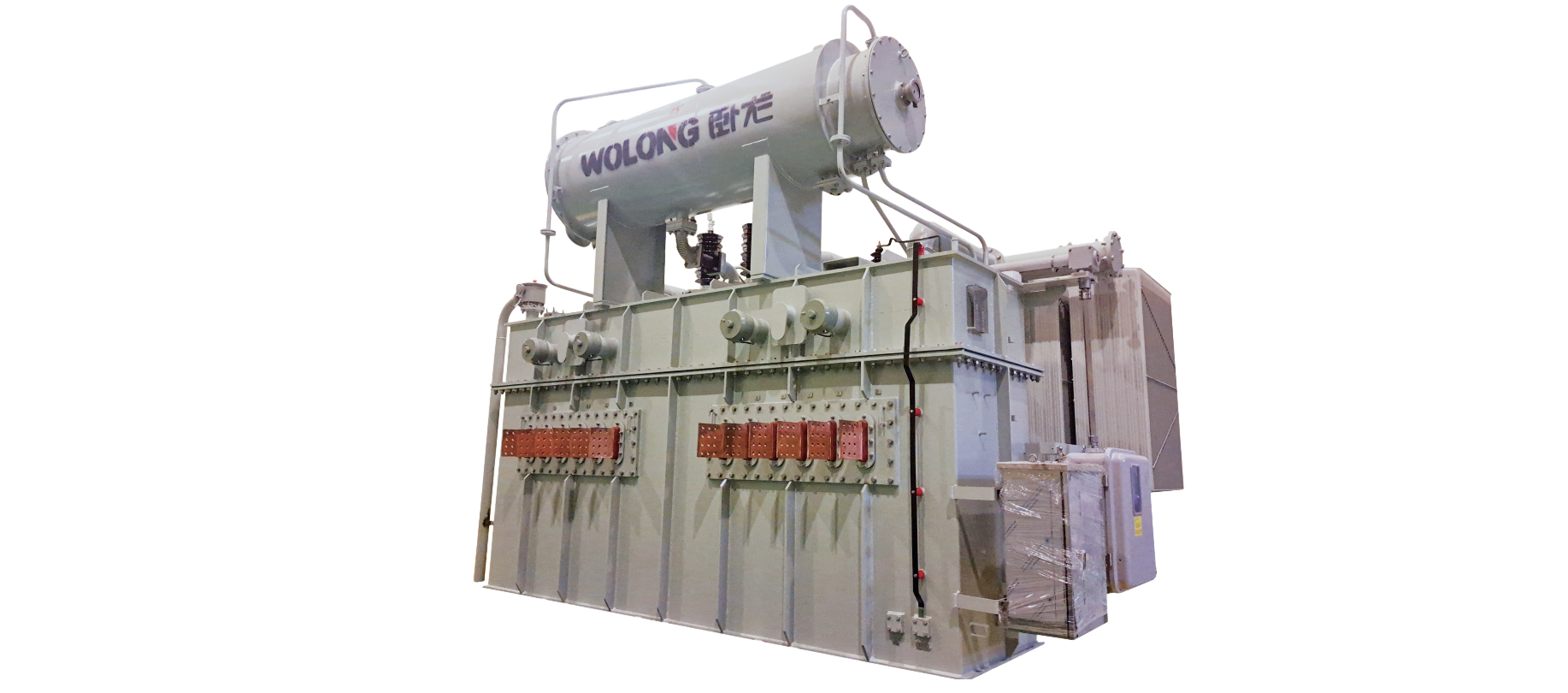

35kV整流変圧器
電気化学工業の整流装置に電源を提供する整流変圧器は、様々な分野で広く使用されている。整流後の直流電圧波形と整流装置の高次調波が電力網、通信設備に与える影響を改善するために、整流変圧器のバルブ側相数は6相、12相などに増加した。整流変コイル電流は非正弦で多くの高次高調波を含むため、電力網への高調波汚染を低減するために、力率を高めるために、整流設備の脈波数を高めなければならない。製品は敷地面積が小さく、メンテナンスが便利で、損耗が低いという特徴がある。水素製造、化学工業、鉄鋼業界などに広く使われている。
主な優位性
-
低損耗合理的に鉄心の作動磁束密度を選ぶ
各コイルの作業電流密度を下げる
構造の損耗を減らす
-
低局部放電防塵をコントロールする
丸め化電極
真空注油
-
マルチパルス単台は12パルスまたは24パルスになり、複数台は組み合わせて48~96パルスになる
-
体積が小さく変調と2台の整流変は一つのガソリンタンクを共用し、変圧器の敷地面積が小さく、メンテナンスに便利である
運転条件
-
-15℃～+40℃環境空気温度
-
≤90% (温度が25°Cの時)環境空気月平均最高相対湿度
-
≤1KM海抜
仕様パラメータ
| 容量 | 5000-20000kVA |
| 電圧 | 35/0.5~1kV |
| 移相角度 | 0~30 |
| インピーダンス | 5.5~10% |
