油浸型変圧器

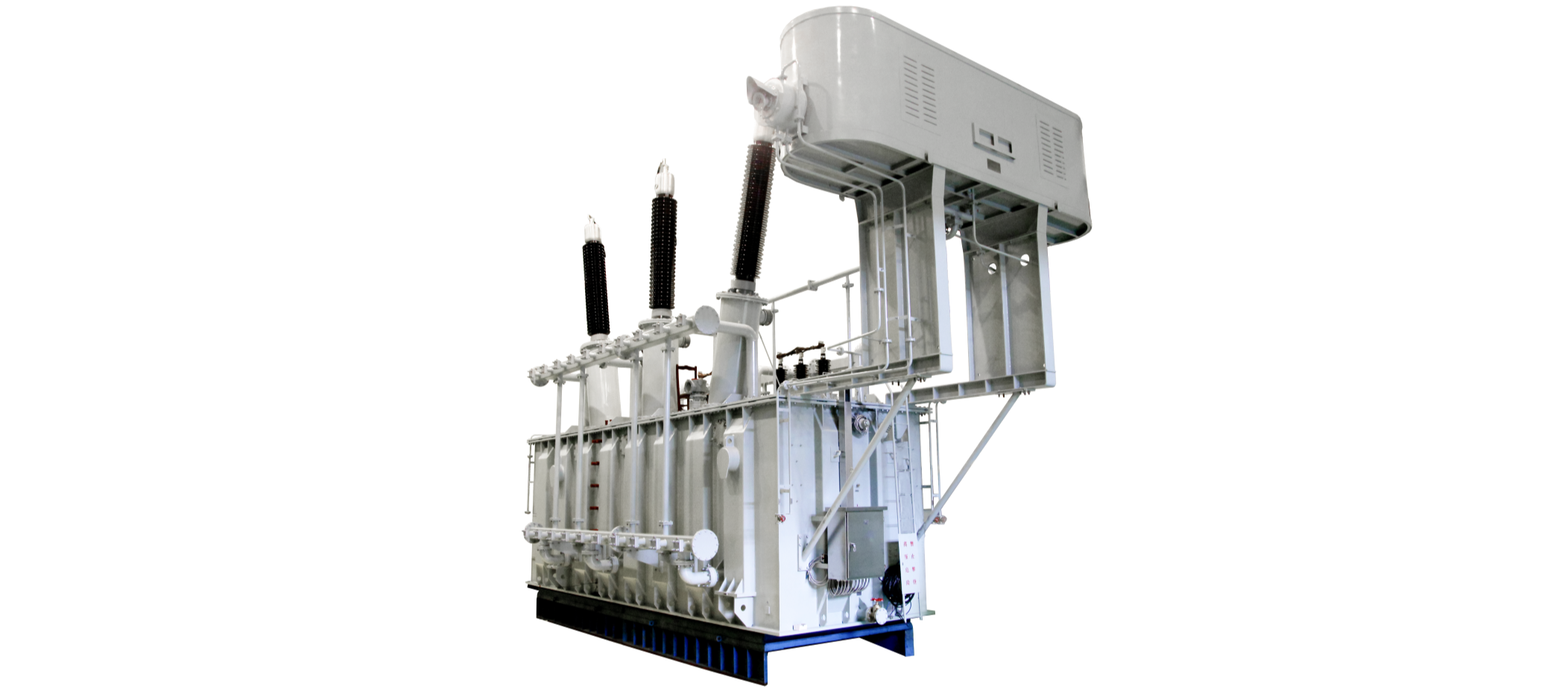

220kV二重分裂変圧器

新エネルギー発電所の大規模超容量集中発電を解決するために、二重分裂構造を採用する。二重分裂変圧器の各相は、1つの高圧コイルと2つの電圧と容量が同じ低圧コイルで構成される。二重分裂変圧器は、高低圧コイルの間に電気エネルギーを正常に伝送する。同じ電圧と容量の2つの低圧コイルは単独または並列接続で運行し、異なる負荷を負担することができる。主に風力発電、太陽光発電などの新エネルギー発電市場と大型国有企業に応用されている。

主な優位性

  • 低損耗
    合理的に鉄心の作動磁束密度を選ぶ
    各コイルの作業電流密度を下げる
    構造の損耗を減らす
  • 低局部放電
    防塵をコントロールする
    丸め化電極
    真空注油
  • 低騒音
    低騒音ファンモーターを採用する
    鉄心端面にエポキシを塗る
    ガソリンタンクの遮音装置を追加する
  • 高信頼性
    短絡抵抗能力が強い
    製品に漏れがない
    局部的な過熱をなくす

運転条件

  • -15℃～+40℃
    環境空気温度
  • ≤90% (温度が25°Cの時)
    環境空気月平均最高相対湿度
  • ≤2KM
    海抜

仕様パラメータ

容量 100000-300000kVA
電圧 220/35kV
連結クラスター YNd11-d11
インピーダンス 15~25% (半横断)
容量比 100/50+50

典型的な応用

関連製品です

500kV変圧器
500kV超高圧変圧器は、先進的な超高圧製造技術を採用し、会社の超高圧変圧器の製造経験を結合した上で、500kV変圧器の局部放電及び絶縁構造の信頼性、局部過熱、短絡強度、石油フロー帯電、快速過渡過電圧などの技術問題を効果的に解決した。このタイプの変圧器は低損耗、低騒音、油漏れなく、スマート化、取付とメンテナンスが便利で、及び省エネ、環境保護などの技術特徴があり、主に国家電網に応用されている。
詳しくはこちら
230kV植物油変圧器
230KV電力変圧器は国家電網の主電力網に広く応用されている。国内外の成功した伝統技術と会社の長年の変圧器生産で蓄積した経験を結合した上で、入念に設計し、絶えず改善して製造してきた新製品である。油浸自冷の変圧器は構造が信頼でき、損耗が低く、騒音が低く、性能が優れているという特徴がある。高い環境保護要求の植物油変圧器は，、主に欧米諸国に適用されている。
詳しくはこちら
35kV整流変圧器
電気化学工業の整流装置に電源を提供する整流変圧器は、様々な分野で広く使用されている。整流後の直流電圧波形と整流装置の高次調波が電力網、通信設備に与える影響を改善するために、整流変圧器のバルブ側相数は6相、12相などに増加した。整流変コイル電流は非正弦で多くの高次高調波を含むため、電力網への高調波汚染を低減するために、力率を高めるために、整流設備の脈波数を高めなければならない。製品は敷地面積が小さく、メンテナンスが便利で、損耗が低いという特徴がある。水素製造、化学工業、鉄鋼業界などに広く使われている。
詳しくはこちら
10kV配電変圧器
配電変圧器は最新世代の省エネ変圧器で、配電網ですでに広く使用されている。その高効率エネルギー、耐短絡能力が強く、負荷中心に深く入り込み、騒音が低く、美しくて環境保護の卓越な特性は、多くのユーザーから一致した推賞と広範な好評を得ている。生活中の住宅、学校、工場、エネルギーなどの一連のシーンに応用されている。
詳しくはこちら
